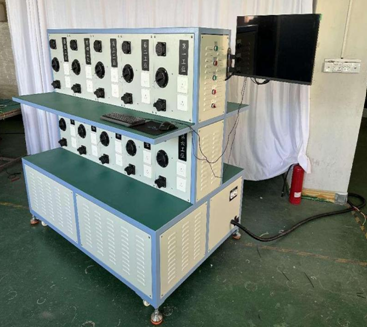

HHAT-4000交流充電樁智能老化測試臺

HHAT-4000交流充電樁智能老化測試臺

一 設備用途及適用產品

設備簡介

  1.本交流充電槍老化測試機方案采用了先進的電腦控制與饋能負載,測試系統更加智能節能環保等特點。

  2.智能：軟件自動監測老化，故障或不良自動切斷電源并提示報警信息

     3. 設備自動短接故障樣品，其它工位繼續測試

  4.節能：采用饋能負載實現電能回收，以實現節能

  5.環保：電能回饋電網，不產生大量的熱量，避免試驗場所環境溫度升高

  6.追溯：測試數據可數據實時查詢和追溯

適用產品

用于單相交流充電槍樁老化測試，確保產品出貨符合要求。適用于符合GB/T 18487.1-2015、IEC 62196-2-2016、

SAE J1772-2017、SAE J1772-2017 電動汽車交流充電槍/樁產品老化測試；

標準：?jiǎn)蜗嗝罉?/span>

負載電壓：?jiǎn)蜗?/span> AC 0~300V  （外部輸入，電源用戶自備）

負載電流：1~40A 連續可設置

二 設備配置及技術參數

工位數量：每組二層，每層 5 工位，共 2 組背靠背，總計 20 工 位   ；

負載要求：每組接入 0-40A 智能電控負載，采用饋能負載；

供電插座：每工位配備 接線端；

每10工位配1路負載，共2路負載

充電插座：每工位配備單項交流充電國標插座（美標、歐標選配）；

模擬充電：模擬充電槍叢連接到充電整個過程

參數設定：工業電腦管理系統，負載電流和測試時間等參數在電腦中自由設定；

存儲要求：老化數據自動對應每個產品條碼存儲，可生成電子報表打印輸出；

數據上傳：與 MES 系統對接，數據可以上傳我公司追溯系統，可以隨時調閱；

工作電源：AC220V/50Hz，老化電源，AC380V/50Hz

設備尺寸：長 1800mm X 寬 1200mm X 高 1620mm

三、饋能負載

負載采用饋能負載，饋能式負載又叫能量回饋型電子負載，與普通電阻負載相比，它的工作方式

是利用電力電子變換技術在完成測試功率實驗的前提下，將被測電源的輸出能量循環再生利用，

將電能無污染的回饋電網，既節約了能源又不產生大量的熱量，避免了試驗場所環境溫度升高的問題。

四、軟件

該系統軟件具有一鍵測試，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據

的追溯，操作臺按人體工學進行設計 ，設備可進行自檢。

   1. 操作軟件采用中文界面，簡單易學；

   2. 電腦化操作，所有測試一次完成

   3. 可與 MES 系統相連

   4. 可掃碼測試

   5. 測試數據可追溯性

   6. 測試數據可以自動保存為 EXECL 或者 TXT 文檔
