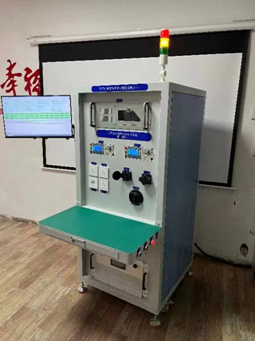

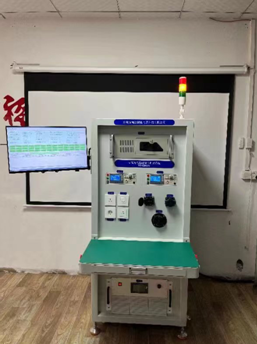

HHAT-8000交流充電槍樁綜合測試系統
HHAT-8000交流充電槍樁綜合測試系統
一、概述：
根據新國標IEC/EN 61851 、IEC 62196-2-2016、GB/T 18487.1-2015 、SAE J1772-2017、iccpd依據IEC /EN 62752 等標準專門開發的自動化智能測試檢測系統，該測試系統適用于國標、歐標、美標充電槍/樁標準的充電傳導功能檢測與驗證，可廣泛用于研發設計及生產出廠檢測。
設備特點：操作臺按人體工學進行設計 ，該系統軟件具有一鍵測試，測試流程參數可靈活配置，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測試數據的追溯， 可連 MES 系統。
二、技術參數
適用產品：充電槍/充電樁、單相、三相產品; 檢測標準：國標/歐標/美標；適合模式二、模式三產品；
工作電壓：?jiǎn)蜗?/span> AC 0~300V 三相 AC線電壓 0~420V 連續可調;
負載電流：1~40A連續可調;
測試工位：1工位
三、測試項目
序號 | 測試類別 | 測試項目 | 備注 |
1 |
安規測試 | 介電強度測試 | |
2 | 絕緣電阻測試 | ||
3 |
電阻測試 | PE 導通電阻測試 | |
4 | 槍頭電阻 | ||
5 | 靜態功耗測試 | 待機功耗測試 | |
6 | 繼電器粘連測試 | 繼電器粘連監測試驗 | |
7 |
充電互操作性測試 | 連接確認測試 | |
8 | 充電準備就緒測試 | ||
9 | 啟動和充電階段測試 | ||
10 | 正常充電結束測試 | ||
11 | 充電連接控制時序測試 | ||
12 | 控制導引測試(頻率/占空比/上升/下降等) | ||
13 | CC 斷線測試 | ||
14 | CP 斷線測試 | ||
15 | CP 接地測試 | ||
16 | 保護接地導體連續性丟失測試 | ||
17 | 輸出過流測試 | ||
18 | 斷開開關 S2 測試 | ||
19 | CP 回路電壓限值測試 | ||
20 |
功能保護測試 | 接地保護測試 | |
21 | 過流保護測試(一段過流/二段過流) | ||
22 | 欠壓保護測試(欠壓保護/欠壓恢復) | ||
23 | 過壓保護測試(過壓保護/過壓恢復) | ||
24 | 漏電保護測試(AC型漏電) | ||
25 |
其它測試 | 指示燈測試 | |
26 | 輸出 L/N/PE 線序導通測試 | ||
27 |
注：上述檢測項目?jì)H供參照，以客戶實際要
注：兼容國標/歐標/美標 模式二模式三
五、系統參數
序號 | 名稱類別 | 電氣參數 | 備注 |
1 | 額定輸入 | 三相四線輸入 380V ±10% 50/60Hz ±5% | |
2 | 額定輸出 | 三相四線輸出 分辨率0.1V 32A 分辨率0.1A 高檔（0.0V～300.0V） 分辨率0.1V 32A 分辨率0.1A | |
3 | 負載 | 三相回饋式負載，1~32A 分辨率0.1A | |
4 |
量測精度 |
電壓、電流、功率 量測精度 ≤1% | |
5 | 絕緣耐壓測試 | ACW:0-5000V/12mA DCW:0-6000V/6mA IR:0-1000V/9999MΩ | |
6 | 供電充電接口 | 國標/歐標/美標 標準插座/槍座 | |
7 | 工業電腦 | 英特爾 i3 三代 4+256G 包含無線鍵盤+鼠標 USB 無線網卡 | |
8 | 掃碼器 | USB 接口 | |
9 | 尺寸 | 約高 1850mm*寬 750mm*深 1350mm |
1.軟體
該系統軟件具有一鍵測試，其測試的所有結果可記錄查詢，具有二維碼掃描功能，可進行產品測
試數據的追溯，操作臺按人體工學進行設計 ，設備可進行自檢。
1.操作軟件采用中文界面，簡單易學；
2.電腦化操作，所有測試一次完成
3.可與 MES 系統相連
4.可掃碼測試
5.測試完可打印
6.測試數據可追溯性
7.測試數據可以自動保存為 EXECL文檔，并能列印單一顆產品的數據報告
