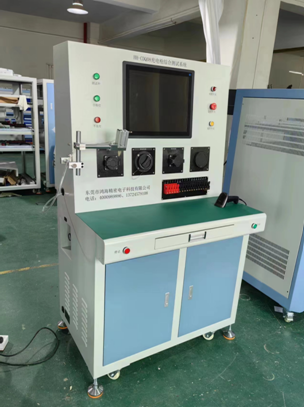

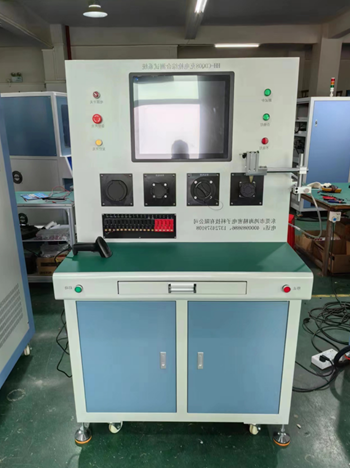

HHAT-6000充電槍綜合測試儀

HHAT-6000充電槍綜合測試儀

一、概述

本測試臺符合GB/T 20234.2-2015中的要求，主要對國標、歐標與美標交流槍的全功能檢查，每一把槍可錄入獨立的二維碼，測試結果自動保存到報表里，測試結果合格自動保存到報表。所有功能自動實現一次性檢測完成，效率高、省人力，適宜于工廠批量全檢。

二、檢測功能

每根線的斷線、導通、短路、線序錯位測試

線路中RC、R4的電阻測試（包括按鈕開關按與不按兩種狀態）

線間絕緣測試

線間耐壓測試

包含：檢測交流三相充電槍?zhuān)?/span>L1、L2、L3、N、E、）、交流單相充電槍?zhuān)?/span>L、E、）線間的絕緣和耐壓

三、主要參數

1. 整機電源輸入：?jiǎn)蜗?/span>AC 220V/50HZ 1KW

2. 氣源輸入：0.6MPa

3. 控制系統：PLC+工控電腦

4. 電腦可接入Mes系統

5. 掃描槍錄入電腦，設備配有兩把掃槍碼，可對待測品上的條碼進行掃碼。測試前，掃描產品上的條形碼或二維碼，一鍵啟動測試。測試完在后可將掃到的條碼與測試記錄進行關聯，后續可通過對應的條碼進行測試數據溯。

6. 配有打印機：測試完成后測試結果報告。

7. 斷線、導通、短路、線序錯位測試采用PLC輸入輸出進行掃描檢測，有錯誤時進行報警。

內置電阻測試范圍：50~5000?，精度1%

測量電阻時，按鈕按下采用氣缸自動按壓方式，無需人工按壓，節約人工與時間，自動化高

8. 線間絕緣測試：

絕緣阻抗參數：

絕緣電壓：DC100～1000V任意設定；

下限設定：1M～10GΩ任意設定；

準確度：±5％；

可設定報警絕緣阻值：當阻值小于設置值時不良；

測試時間：1~999.9s，標準5s

標準值：1000V時，絕緣值>1000MΩ

9. 線間耐壓測試：

耐電壓測試參數：

耐壓電壓：AC0～5kV任意設定；

漏電流上限：AC  0．1mA～20mA任意設定

準確度：±1．5％＋3個字

顯示方式：數顯表頭指示當前電壓

測試時間：1~999.9s，標準5s

標準值：AC 2500V時，測試時間5s

報警檢測：當漏電流值大于設置值時不良；

10.測試工位：1工位。

頭部和尾部均通過更換該通用測試工位的專用插座治具實現不同產品的測試

11.單槍頭產品時：尾板采用專用夾具夾線尾。

12.插座高度：插座的基本高度約1000mm左右，符合人體工程學：

13.外形尺寸：W1100mmxD1000m×H1700mm，底部帶有鎖止功能的移動腳輪：

14.重量：約300kg
