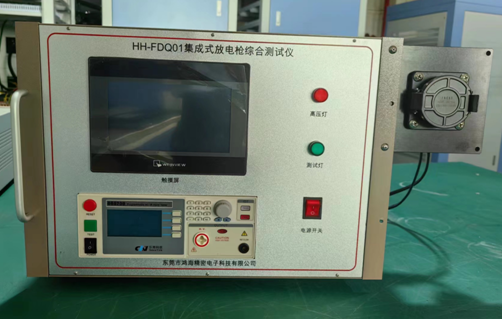

放電槍綜合測試儀 HH-FDQ-01

放電槍綜合測試儀    HH-FDQ-01

一、概述

檢測范圍：本設備檢測放電槍的指示燈是否正常、每個插孔的與線尾的導通是否正常，以及每?jì)筛€(xiàn)之間的絕緣和耐壓測試，所有功能自動實現一次性檢測完成，效率高、省人力，適宜于工廠批量全檢。

二、主要參數

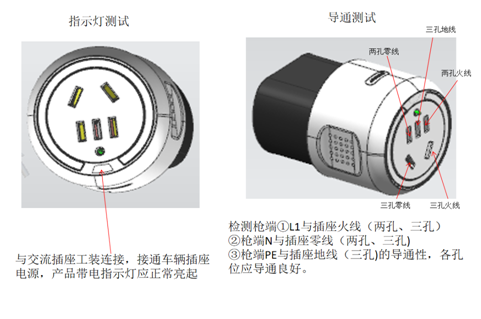

指示燈檢測，將火線與零線加額定電壓，檢測指示燈是否燈亮正常。

導通極性檢測：檢測充電槍頭部與尾部出線間的導通與極性

線芯根數：3任意設定

檢測信號：電壓DC24V、約10mA

極性判斷：回路式信號判斷，能夠檢測所有頭部與尾部間的順序是否合格；

報警檢測：錯極性、不通電均有聲光報警提示和文字信息提示；

絕緣阻抗參數：

絕緣電壓：DC100～1000V任意設定；

下限設定：1M～1GΩ任意設定；

準確度：±5％；

阻抗指示：數顯表頭實時指示當前絕緣阻值大??；

報警檢測：當阻值小于設置值時有聲光報警提示和文字提示；

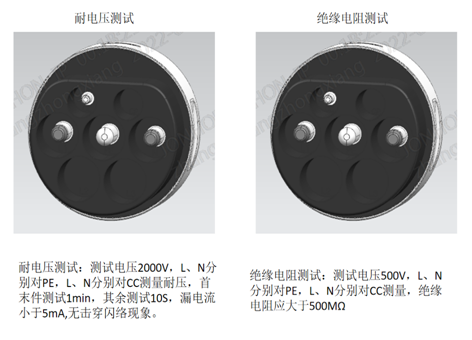

檢測：L  N線分別對PE，L  N線分別對CC之間進行絕緣測試，

測試結果必須大于500MΩ

耐電壓測試參數：

耐壓電壓：AC0～5kV／DC0～6kV任意設定；

漏電流上限：AC0．1mA～20mA，DC0．01mA～5mA任意設定

準確度：±1．5％＋3個字

顯示方式：數顯表頭指示當前電壓

調壓方式：自動程控式

報警檢測：當漏電流值大于設置值時有聲光報警提示和文字提示；

檢測：L  N線分別對PE，L  N線分別對CC之間進行耐壓測試，

測試結果必須小于5mA

絕緣測試時間1~999.9s

耐壓測試時間1~999.9s

外形尺寸：W1000mmxD600m×H300mm

重量：約100kg：

電源：AC220V、50Hz、約10A
