接地端子短時耐電流測試系統

接地端子短時耐電流測試系統

一 概述：

本設備適用于充電連接器，耦合器，開關柜、斷路器，接觸器，電流互感器和其它電器設備的大電流負載試驗及溫升試驗。

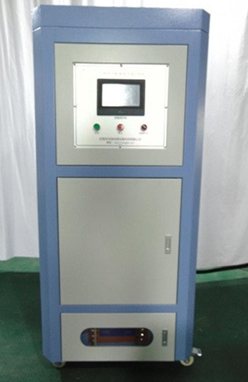

設備采用方通和冷板焊接而成，表面烤漆，扎實美觀?？刂葡到y采用PLC+觸摸屏，實時采集電流，閉環控制電流更加精準。

滿足標準GB/T 20234.1-2015第7.6條接地措施的測試需求

滿足標準GB/T 11918.1-2014第10章節接地措施的測試需求

滿足標準IEC62196-1-2014 Plugs, socket-outlets, vehicle connectors and vehicle inlets – Conductive charging of electric vehicles – Part 1: General requirements 第12章  Provisions for protective earthing.

二、 技術參數：

1、電源輸入：?jiǎn)蜗?/span>220V,50HZ,容量10KVA；

2. 控制方式：PLC控制，觸摸屏操作

3. 電流調節方式：采用自動調節（步進電機加減速機）

4. 輸出交流電流：30~600A連續可調；

5. 數字電流表： 解析度 0.1A；

6. 電流表的準確精度為：0.5級；電流穩定度范圍： ±3％內 (可選擇上下限值)

7. 負載電壓：低于12V；

8. 輸出相數：?jiǎn)蜗嘁还の?，輸出波形：交流正弦波，波形失真度小?/span>5％

9. 通電時間： 99時99分99秒 連續設定；

斷電時間： 99時99分99秒 連續設定；

循環次數：1~999999次

10. 具有過載和過壓、過熱保護功能；

11. 機箱尺寸：長：1000，寬：1000，高：1600；

12. 重量：400kg；

13. 使用環境溫度：-15~40C；

14. 相對溫度：（20~90）%RH；
