電池擠壓試驗機
一、產品名稱：電池擠壓試驗機
二、產品型號：HH-202-2T
三、產品概述：
1、 試驗目的：
本機適用于模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓的情形。電池以不爆炸不起火為合格。
2、試驗方法說明：
試驗應在20℃±5℃的環境溫度下進行，將充滿電的電池置于兩個平面內，以13KN±0.78KN的擠壓力垂直于極板方向對電池進行擠壓，一旦壓力大最大值即可停止擠壓試驗，試驗過程中電池不發生外部短路，被測電池以不爆炸，不起火為合格。
1).對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行。
2).對于方形和軟包電池，只對電池的寬面進行擠壓試驗。
3).對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行的方式進行擠壓試驗。
四、滿足標準：
GB/T 31485-2015 《電動汽車用動力蓄電池安全要求及試驗方法》
GB/T 31241-2014 《 便攜式電子產品用鋰離子電池和電池組安全要求》
UN38.3 《聯合國危險物品運輸試驗和標準手冊》
IEC62133 《由電芯組成的電池（組）以及運用于便攜式設備的安全要求》
UL 1642:2012 《鋰電池標準》
五、設備技術參數：
1、內箱尺寸：520x450x560mm（寬x深x高）；
2、設備外形尺寸：800x700x1730mm（寬x深x高）；
3、內箱材質：SUS201不銹鋼板，厚度1.2mm 并貼有鐵氟龍；
4、外箱材質：厚1.5mm 冷軋鋼板板烤漆處理；
5、觀察窗：尺寸為250x250mm兩層鋼化玻璃，透明視窗裝有不銹鋼網；
6、排煙口：直徑為100mm，位于箱體后側；
7、泄壓口：開口尺寸200x200mm，位于箱體后側，當試樣爆炸時，泄壓口彈開將壓力卸掉；
8、箱門：?jiǎn)伍T(mén)左開，箱門裝有安全限位開關、側面裝有防爆鏈，關上箱門才可以操作該設備，保證人員安全；
9、測試孔：設備左側有1個直徑50mm的測試孔，便于放入溫度、電壓、電流等采集線；
10、照明裝置：便于觀察被測試樣的狀態；
11、驅動方式 ：液壓驅動
12、擠壓方向:
a.對于圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行；
b.對于方形和軟包電池，只對電池的寬面進行擠壓試驗；
c.對于硬幣式或紐扣式電池，采用電池上下兩平面與平板平行的方式進行擠壓試驗；
13、壓力范圍：1-20kN
14、壓力顯示精度：0.1N，
15、傳感器分辨率：1/1000；
16、單位轉換：kg, N, lb
17、數據采樣頻率：100ms
18、測試最大電池尺寸： 200x200x200mm（寬x高x深）
19、擠壓行程： 250mm
20、擠壓速度：3-40mm/s可調
21、保壓時間：0-99H99 (H/M/S可任意設定)
22、擠壓頭：標準平板擠壓頭，面積≥20cm²
23、擠壓程度：擠壓壓力達到13±0.2kN, 保持1min；
24、機設備重量：260kg
25、電源：AC380V
26、功率：2KW
六、設備安裝環境：
1、環境溫度：0-50℃；
2、相對濕度：45-85%RH；
3、大氣壓力：86～106KPa；
4、無陽光直接照射或其它熱源直接輻射；
5、周?chē)鸁o(wú)強烈振動；
七、設備基本組件清單：
名稱 品牌 產地
液壓系統 鴻鵬 佛山
力值傳感器 柯力 浙江寧波
位移傳感器 五豐 煙臺
控制主板 自制 東莞
照明燈 三雄極光 廣東
排風扇 佳力風 杭州
其他電器元件 國產 中國
八、設備配置清單：
1.試驗機主機： 1套
2.標準擠壓夾具： 1套
3.產品說明書： 1份

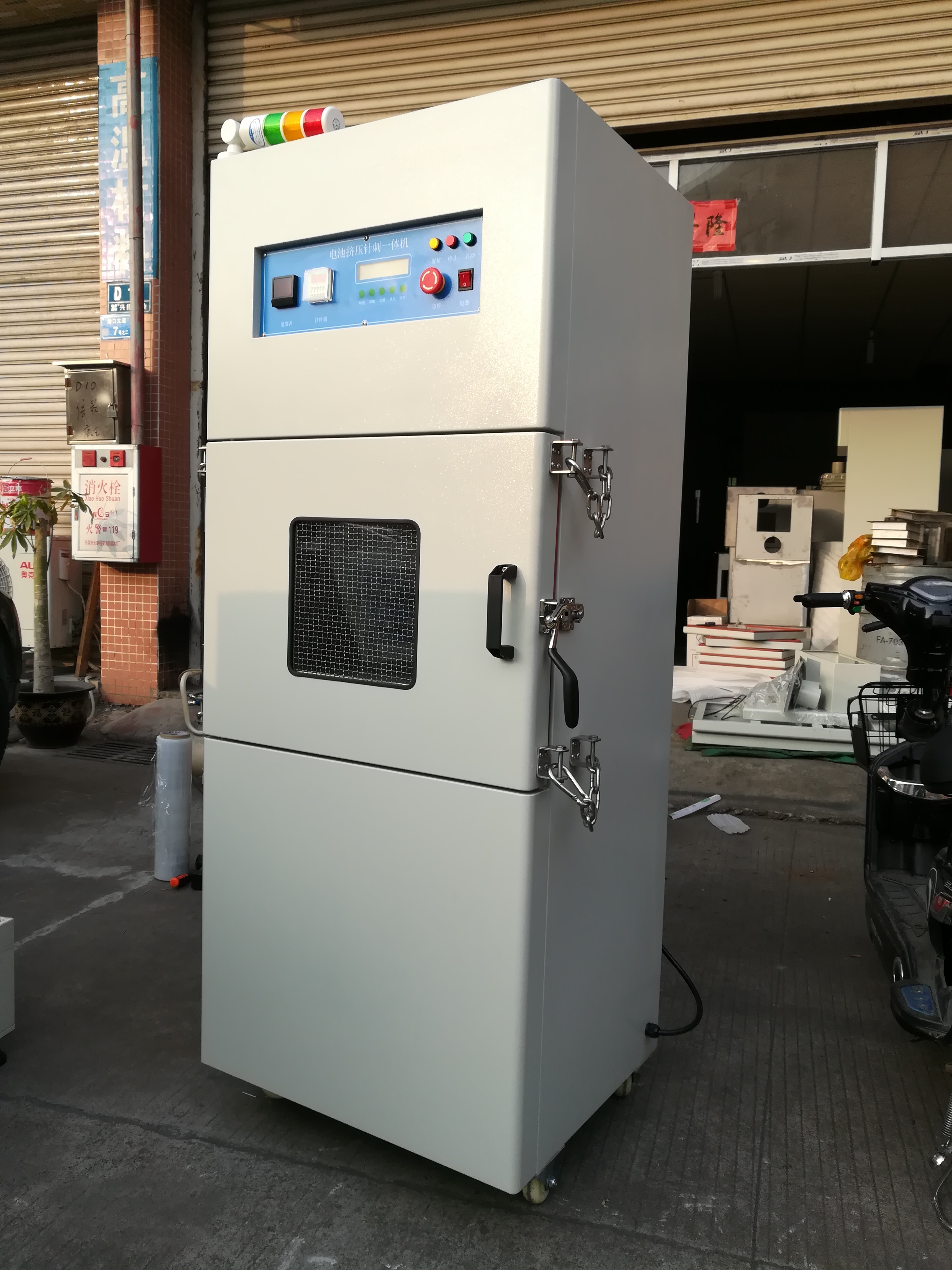

九、設備參考圖片：
